Tabla DIMENSIONES y CARACTERÍSTICAS de MOTOR eléctrico

CARACTERÍSTICAS DE MOTORES ELÉCTRICOS DE 2 POLOS, 4 POLOS, 6 POLOS, 8 POLOS.
CaracteristicasMotores_h2o.pdf
Documento Adobe Acrobat 1.3 MB
DIMENSIONES MOTORES ELÉCTRICOS TIPO BRIDA B5
DimensionesMotoresB5.pdf
Documento Adobe Acrobat 351.5 KB
DIMENSIONES MOTORES ELÉCTRICOS TIPO BRIDA B14 y PATAS B34
DimensionesMotoresB14B34.pdf
Documento Adobe Acrobat 266.2 KB
DIMENSIONES MOTORES ELÉCTRICOS TIPO PATAS B3
DimensionesMotoresB3.pdf
Documento Adobe Acrobat 412.1 KB
DIMENSIONES MOTORES ELÉCTRICOS TIPO BRIDA Y PATAS B35
DimensionesMotoresB35.pdf
Documento Adobe Acrobat 512.1 KB
DIMENSIONES MOTORES ELÉCTRICOS TIPO POSICIÓN VERTICAL HACIA ABAJO TIPO V1
DimensionesMotoresV1.pdf
Documento Adobe Acrobat 369.1 KB

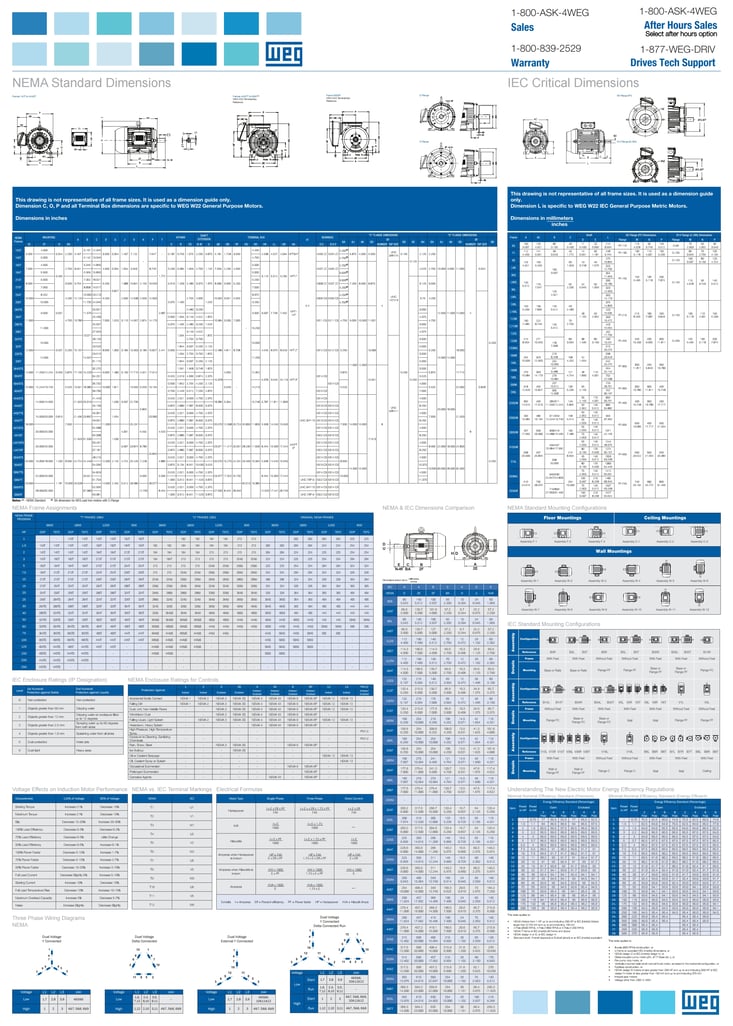

DIMENSIONES DE MOTORES EN EJECUCIÓN "BRIDA" (TIPO "B5")



Tipo

Polos AC AD HD L M N P LA KF T D E F GA
RA71   2,4 150 117 190 241 130 110 160 9 10 3.5 14 30 5 16
RA80   2,4 150 117 190 271 165 130 200 10 12 3.5 19 40 6 21.5
RA90 S 2,4,6 175 127 212.5 300 165 130 200 10 12 3.5 24 50 8 27
L 2,4,6 175 127 212.5 320 165 130 200 10 12 3.5 24 50 8 27
RA100 L A4,6 175 127 212.5 355 215 180 250 11 15 4.0 28 60 8 31
2,B4 175 127 212.5 378 215 180 250 11 15 4.0 28 60 8 31
 RA112   2,4,6,8 255 178 305.5 435 215 180 250 12 15 4.0 28 60 8 31
RA132 S A2,4,6 255 178 305.5 475 265 230 300 12 15 4.0 38 80 10 41
B2 255 178 305.5 505 265 230 300 12 15 4.0 38 80 10 41
 M 4,6,8 255 178 305.5 505 265 230 300 12 15 4.0 38 80 10 41
RA160  M 2,4,6,8 350 245 420 605 300 250 350 15 19 5.0 42 110 12 45
 L 2,4,6,8 350 245 420 645 300 250 350 15 19 5.0 42 110 12 45
 RA180  M 2,4 350 245 420 645 300 250 350 15 19 5.0 48 110 14 51.5
 L 4,6,8 350 245 420 645 300 250 350 15 19 5.0 48 110 14 51.5
RA200  LA 2 380 275 465 720 350 300 400 15 19 5.0 55 110 16 59
 LB 2 380 275 465 805 350 300 400 15 19 5.0 55 110 16 59
 L 4,6,8 380 275 465 720 350 300 400 15 19 5.0 55 110 16 59
 RA225  M 2 380 275 465 805 400 350 450 16 19 5.0 55 110 16 59
 S 4,6,8 380 275 465 750 400 350 450 16 19 5.0 60 140 18 64
 M 4,6,8 380 275 465 835 400 350 450 16 19 5.0 60 140 18 64
RA250 M 2 415 290 495 870 500 450 550 18 19 5.0 60 140 18 64
4,6,8 415 290 495 870 500 450 550 18 19 5.0 65 140 18 69
RA280 S 2 505 345 600 930 500 450 550 18 19 5.0 65 140 18 69
4,6,8 505 345 600 930 500 450 550 18 19 5.0 75 140 20 79.5
M 2 505 345 600 930 500 450 550 18 19 5.0 65 140 18 69
4,6,8 505 345 600 930 500 450 550 18 19 5.0 75 140 20 79.5

DIMENSIONES DE MOTORES EN EJECUCIÓN "PATAS" (TIPO "B3")

Tipo

Polos A AB AC AD B BB C H HA HD K L D E F GA
RA71   2,4 112 138 150 117 90 112 45 71 7 188 7 236 14 30 5 16
RA80   2,4 125 155 150 117 100 130 50 80 8 197 10 271 19 40 6 21.5
RA90 S 2,4,6 140 174 175 127 100 130 56 90 10 217 10 300 24 50 8 27
L 2,4,6 140 174 175 127 125 155 56 90 10 217 10 320 24 50 8 27
RA100 L 2,A4,6 160 196 175 127 140 176 63 100 12 227 12 355 28 60 8 31
B4 160 196 175 127 140 176 63 100 12 227 12 378 28 60 8 31
RA112   2,4,6,8 190 230 255 178 140 178 70 112 11 290 12 435 28 60 8 31
RA132 S A2,4,6 216 260 255 178 140 184 89 132 13 310 12 475 38 80 10 41
B2 216 260 255 178 140 184 89 132 13 310 12 505 38 80 10 41
 M 4,6,8 216 260 255 178 178 222 89 132 13 310 12 505 38 80 10 41
 RA160  M 2,4,6,8 254 300 350 245 210 253 108 160 20 405 15 605 42 110 12 45
 L 2,4,6,8 254 300 350 245 254 297 108 160 20 405 15 645 42 110 12 45
 RA180  M 2,4 279 330 350 245 241 290 121 180 23 425 15 645 48 110 14 51.5
 L 4,6,8 279 330 350 245 279 328 121 180 23 425 15 645 48 110 14 51.5
RA200  LA 2 318 390 380 275 305 375 133 200 28 475 19 720 55 110 16 59
 LB 2 318 390 380 275 305 375 133 200 28 475 19 805 55 110 16 59
 L 4,6,8 318 390 380 275 305 375 133 200 28 475 19 720 55 110 16 59
RA225  M 2 356 420 380 275 311 380 149 225 28 500 19 805 55 110 16 59
 L 4,8 356 420 380 275 286 355 149 225 28 500 19 750 60 140 18 64
M 4,6 356 420 380 275 311 380 149 225 28 500 19 835 60 140 18 64
 M 8 356 420 380 275 311 380 149 225 28 500 19 750 60 140 18 64
 RA250 M 2 406 482 415 290 349 425 168 250 32 540 24 870 60 140 18 64
4,6,8 406 482 415 290 349 425 168 250 32 540 24 870 65 140 18 69
 RA280 S 2 457 535 505 345 368 440 190 280 32 625 24 930 65 140 18 69
4,6,8 457 535 505 345 368 440 190 280 32 625 24 930 75 140 20 79.5
 M 2 457 535 505 345 419 485 190 280 32 625 24 930 65 140 18 69
4,6 457 535 505 345 419 495 190 280 32 625 24 930 75 140 20 79.5
8 457 535 505 345 419 495 190 280 32 625 24 990 75 140 20 79.5
RA315 S 2 508 640 590 345 406 503 216 315 45 660 28 1050 65 140 18 69
4 508 640 590 345 406 503 216 315 45 660 28 1080 80 170 22 85
 M 2 508 640 590 345 457 554 216 315 45 660 28 1050 65 140 18 69

CARACTERÍSTICAS TÉCNICAS DE MOTORES TRIFÁSICOS CON MOTOR EN JAULA DE ARDILLA

Tipo.........

Potencia

KW

Potencia

HP

Velocidad

   rpm

Rendim.to

      %

Factor

Cos f

Intensidad Nominal A

Intensidad InicialIa/In

Momento
Inicial

Momento  maximo

Peso

kg

4  Polos (1500 rpm)
71A4 0.25 0.35 1410 63.0 0.72 0.8 4.0 1.9 2.3 6.4
71B4 0.37 0.5 1410 65.0 0.74 1.2 4.0 1.9 2.3 7.0
80A4 0.55 0.75 1410 70.0 0.78 1.5 4.0 1.7 2.0 8.5
80B4 0.75 1.0 1415 73.0 0.74 2.0 4.5 2.0 2.5 10
90S4 1.1 1.5 1420 77.0 0.80 2.7 5.5 2.3 2.6 14
90L4 1.5 2.0 1420 78.5 0.80 3.6 5.5 2.3 2.8 16
100LA4 2.2 3.0 1390 81.0 0.82 5.2 5.0 2.2 2.6 17
100LB4 3.0 4.0 1395 82.6 0.80 7.3 5.5 2.7 3.0 21
112M4 4.0 5.5 1425 84.2 0.84 8.5 6.5 2.2 2.9 37
132S4 5.5 7.5 1450 87.0 0.85 11.3 7.0 2.4 3.0 45
132M4 7.5 10.0 1455 88.0 0.83 15.6 7.0 2.8 3.2 52
160M4 11.0 15.0 1460 88.5 0.86 22 6.5 1.8 2.8 110
160L4 15.0 20.0 1460 90.0 0.87 29 7.0 1.9 2.9 129
180M4 18.5 25.0 1460 90.5 0.89 35 7.0 1.9 2.9 149
180L4 22.0 30.0 1460 91.0 0.88 42 7.0 2.1 2.8 157
200L4 30.0 40.0 1465 91.5 0.86 58 7.0 2.3 3.2 210
225S4 37.0 50.0 1465 92.0 0.87 70 7.5 2.2 3.5 230
225M4 45.0 60.0 1465 92.5 0.87 86 7.0 2.2 3.2 260
250M4 55.0 75.0 1470 93.0 0.87 104 7.5 2.6 3.4 325
280S4 75.0 100.0 1470 93.6 0.90 137 7.0 2.5 3.2 450
280M4 90.0 125.0 1470 94.0 0.86 171 7.5 2.5 3.5 495
315S4 110.0 150.0 1470 93.0 0.86 195 7.0 2.1 2.4 740
315M4 132.0 180.0 1470 94.5 0.86 246 7.0 2.5 2.7 900
315LA4 160.0  220.0  1480  95.0  0.87  293  7.0  2.5  2.7   990

Tipo

Potencia

KW

Potencia

HP

Velocidad

   rpm

Rendimiento

      %

Factor

Cos f

Intensidad Nominal A

Intensidad InicialIa/In

Momento
Inicial

Momento  maximo

Peso

kg

2  Polos (3000 rpm)
71A2 0.37 0.5 2835 71.0 0.78 1.0 5.0 2.7 2.7 6.8
71B2 0.55 0.75 2815 74.0 0.82 1.4 5.0 2.5 2.6 7.8
80A2 0.75 1.0 2820 74.0 0.83 1.9 5.3 2.5 2.7 8.7
80B2 1.1 1.5 2800 77.0 0.86 2.5 5.2 2.6 2.8 10.5
90S2 1.5 2.0 2835 79.0 0.87 3.3 6.5 2.8 3.0 13
90L2 2.2 3.0 2820 82.0 0.87 4.7 6.5 3.2 3.4 15
100L2 3.0 4.0 2835 82.6 0.86 6.5 6.5 2.9 3.2 17
112M2 4.0 5.5 2865 85.0 0.90 8.0 6.0 2.0 3.0 39
132SA2 5.5 7.5 2895 86.0 0.89 11 6.5 2.4 3.0 43
132SB2 7.5 10.0 2895 87.0 0.89 15 7.0 2.5 3.2 49
160MA2 11.0 15.0 2940 88.4 0.89 22 6.8 2.0 3.3 112
160MB2 15.0 20.0 2940 90.0 0.86 29 7.5 2.0 3.2 116
160L2 18.5 25.0 2940 90.0 0.88 35 7.5 2.0 3.2 133
180M2 22.0 30.0 2940 90.5 0.89 42 7.5 2.1 3.5 147
200LA2 30.0 40.0 2940 91.4 0.88 57 7.0 2.3 3.6 205
200LB2 37.0 50.0 2950 92.0 0.88 70 7.5 2.3 3.2 230
225M2 45.0 60.0 2940 92.7 0.90 83 7.5 2.4 3.3 255
250M2 55.0 75.0 2955 93.0 0.90 100 7.5 2.3 4.0 320
280S2 75.0 100.0 2965 94.0 0.89 136 7.5 2.6 4.0 450
280M2 90.0 125.0 2960 94.5 0.91 159 7.5 2.7 4.0 490
315S2 110.0 150.0 2970 94.0 0.90 198 8.0 3.0 4.0 590
315M2 132.0 180.0 2970 94.0 0.90 237 8.5 2.5 3.0 620
315LA2 160.0 220.0 2970 95.5 0.90 282 7.5 2.2 3.8 905
315LB2 200.0 270.0   2970 95.5  0.90  353  7.5   2.2 3.8  1080

Tipo

Potencia

KW

Potencia

HP

Velocidad

  RPM

Rendimiento

%

Factor

Cos f

Intensidad Nominal A

Intensidad inicialIa/In

Momento
  inicial

Momento máximo

Peso

kg

6 Polos (1000 rpm)
90S6 0.75 1.0 930 71.0 0.70 2.3 4.0 2.0 2.4 14
90L6 1.1 1.5 930 72.0 0.72 3.2 4.0 2.0 2.4 16
100L6 1.5 2.0 925 72.0 0.71 4.5 4.5 2.4 2.8 18
112M6 2.2 3.0 960 80.0 0.75 5.6 5.0 1.8 2.3 33
132S6 3.0 4.0 960 83.0 0.79 7 5.9 2.2 2.6 41
132MA6 4.0 5.5 960 84.0 0.80 9 6.0 2.2 2.6 50
132MB6 5.5 7.5 950 84.0 0.82 12.2 5.0 2.2 2.5 56
160M6 7.5 10.0 970 87.0 0.80 16 6.0 2.0 2.8 110
160L6 11.0 15.0 970 88.5 0.82 23 6.5 2.2 2.9 133
180L6 15.0 20.0 970 89.0 0.82 31 7.0 2.3 3.0 155
200LA6 18.5 25.0 970 87.0 0.82 39 5.5 1.8 2.7 190
200LB6 22.0 30.0 970 87.0 0.84 46 6.0 2.0 2.5 195
225M6 30.0 40.0 970 89.5 0.86 59 6.5 2.0 2.7 240
250M6 37.0 50.0 980 91.0 0.84 74 6.5 2.0 2.3 308
280S6 45.0 60.0 980 92.5 0.81 91 6.0 2.4 2.5 450
280M6 55.0 75.0 980 91.0 0.77 126 5.5 2.7 2.8 455
315S6 75.0 100.0 985 93.2 0.80 154 6.5 2.7 2.8 570
315M6 90.0 125.0 985 93.8 0.89 164 7.6 2.6 3.0 705
315LA6 110.0 150.0 985 94.0 0.89 199 7.0 1.4 2.7 890
315LB6 132.0  180.0  990  94.5  0.89  238  7.0  1.5  2.8  960

Tipo.........

Potencia

KW

Potencia

HP

Velocidad

   rpm

Rendim.to

      %

Factor

Cos f

Intensidad Nominal A

Intensidad InicialIa/In

Momento
Inicial

Momento  maximo

Peso

kg

8  Polos (750 rpm)
160MA8 4.0 5.5 730 84.0 0.71 10 4.8

1.8

2.2 107
160MB8 5.5 7.5 730 84.0 0.71 14 4.8

1.8

2.2 112
160L8 7.5 10.0 730 85.0 0.73 18 5.5

1.8

2.4 131
180L8 11.0 15.0 730 87.0 0.75 26 5.5

1.8

2.4 158
200L8 15.0 20.0 730 88.0 0.80 32 5.7

2.0

2.5 195
225S8 18.5 25.0 730 88.5 0.80 38 5.8

2.1

2.5 210
225M8 22.0 30.0 725 89.5 0.77 44.5 6.0

2.0

2.4 225
250M8 30.0 40.0 730 90.0 0.80 60 5.5

2.2

2.2 360
280S8 37.0 50.0 735 91.5 0.84 73 5.5

1.7

2.5 430
280M8 45.0 60.0 735 92.0 0.80 93 6.0

1.8

2.6 470
315S8 55.0 75.0 735 93.0 0.80 113 6.5

1.9

3.0 570
315M8 75.0 100.0 735 93.0 0.80 153 6.3

1.8

2.8 700
315LA8 90.0 125.0 740 93.0 0.80 183 6.0

1.8

2.5 950
315LB8 110.0 150.0 740 94.0 0.80 222 6.0

 1.8

2.5 1080

IP N°. reconocimiento 1 para protección contra el contacto IP N°. reconocimiento 2 para protección contra el agua

0 sin protección contra el contacto, sin protección contra cuerpos extraños 0 sin protección contra agua

1 Protección contra cuerpos extraños con diámetro >50mm 1 Protegido contra gotas de agua que caen verticalmente

2 Protección contra cuerpos extraños con diámetro >12mm 2 Protegido contra gotas de agua que caen inclinado (15° respecto de la vertical)

3 Protección contra cuerpos extraños con diámetro >2,5mm 3 Protegido contra agua pulverizada (hasta 60° respecto de la vertical)

4 Protección contra cuerpos extraños con diámetro >1mm 4 Protegido contra agua pulverizada

5 Protección completa contra contacto, protección contra sedimentaciones de polvos en el interior 5 Protegido contra los chorros de agua (desde todas las direcciones)

6 Protección completa contra contacto, protección contra penetración de polvo 6 Protegido contra la penetración de agua en caso de inyación pasajera

7 7 Protegido contra la penetración de agua sumergiendolo

8 8 Protegido contra la penetración de agua sumergiendolo por un período indefinido

9 9 Protegido contra la penetración de agua de todas direcciones también en caso de una presión alta contra el chasis. (limpiadora de alta presión o de chorro de vapor, 80-100 bar)
