REDUCTORES SEW





Serie F (de dos y tres etapas)
Los motorreductores de ejes paralelos especialmente delgados proporcionan una solución óptima para los espacios reducidos. Como están disponibles en varias formas y versiones, pueden utilizarse en muchos ámbitos de aplicación. Los motorreductores de ejes paralelos de SEW-EURODRIVE se utilizan habitualmente en las aplicaciones de la técnica de transporte y de procesos. Se puede elegir entre las versiones con patas, con brida y desmontable. Si necesita realizar tareas de posicionamiento precisas, los reductores de ejes paralelos también están disponibles en una versión con juego reducido.
Versiones posibles:
  • Versión con patas o con brida
  • Versión con brida B5 o B14
  • Con eje macizo o eje hueco
  • Eje hueco con unión por chaveta, anillo de contracción, acanalado o TorqLOC®

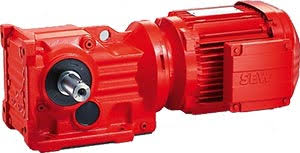

Serie K (de tres etapas)
Los reductores de piñón cónico de SEW-EURODRIVE proporcionan un rendimiento elevado, superior al 96 %, en ambas direcciones de par y en todas las velocidades de entrada. Y aseguran este elevado rendimiento a largo plazo: el engranaje es resistente en servicio continuo y garantiza un accionamiento con un par elevado, que no sufre desgaste. Nuestros motorreductores de piñón cónico son, gracias a su excepcional rendimiento, accionamientos cónicos que ahorran energía. Asimismo, como tienen una larga vida útil sin necesidad de mantenimiento, pueden utilizarse en una amplia gama de aplicaciones tanto con motores de CA asíncronos como con servomotores síncronos y asíncronos. También están disponibles en versión con juego reducido para realizar tareas de posicionamiento precisas
Versiones posibles:
  • Versión con patas o con brida
  • Versión con brida B5 o B14
  • Con eje macizo o eje hueco
  • Eje hueco con unión por chaveta, anillo de contracción, acanalado o TorqLOC®

Serie W
Los motorreductores SPIROPLAN® son motorreductores de ejes perpendiculares robustos y con engranaje SPIROPLAN®. La diferencia con respecto a los reductores de tornillo sin fin está en la combinación de materiales del engranaje acero-acero, que permite unas relaciones de engranaje especiales, y la carcasa de aluminio. Gracias a ello, los motorreductores SPIROPLAN® resultan muy silenciosos, ligeros y no sufren desgaste. Gracias a su diseño especialmente corto y a la carcasa de aluminio, pueden realizarse soluciones de accionamiento muy compactas y ligeras. El engranaje libre de desgaste y la lubricación permanente permiten un funcionamiento prolongado y sin mantenimiento. Gracias al llenado de aceite independiente del diseño, los motorreductores SPIROPLAN® se pueden utilizar en todas las posiciones de montaje sin necesidad de variar la cantidad de aceite. Las posibilidades de montaje son múltiples gracias a que presentan las mismas distancias entre orificios en las superficies de las patas y frontales, así como las mismas alturas de ejes en estas zonas.
Versiones posibles:
  • Versión con patas o con brida
  • Versión con brida B5 o B14

Serie S
Los reductores de tornillo sin fin de SEW-EURODRIVE son combinaciones de engranajes cilíndricos y tornillo sin fin, por lo que presentan un rendimiento mucho mejor que los reductores de sólo tornillo sin fin. Gracias a su excelente rentabilidad y a la adaptación individual de par y velocidad, pueden utilizarse en muchos ámbitos distintos. Estos motorreductores tienen una gran relación de reducción en la etapa de tornillo sin fin y un funcionamiento especialmente silencioso, por lo que pueden realizar tareas sencillas con costes bajos.
Versiones posibles:
  • Versión con patas o con brida
  • Versión con brida B5 o B14
  • Con eje macizo o eje hueco
  • Eje hueco con unión por chaveta, anillo de contracción, acanalado o TorqLOC®

Serie RM
Los motorreductores RM con moyú de cojinete prolongado son una variante especial de los motorreductores de engranajes cilíndricos. Están especialmente diseñados para las aplicaciones de agitación y admiten unas cargas radiales y axiales, así como momentos de flexión muy altos. El resto de datos corresponden a los de los motorreductores de engranajes cilíndricos estándar.

Serie R (de dos y tres etapas)
El programa de motorreductores de engranajes cilíndricos abarca todos los tamaños y potencias posibles y permite realizar de forma óptima cualquier tarea de accionamiento. Asimismo, los reductores de varias etapas ofrecen una característica especial en el caso de que se requiera una instalación de peso reducido: gracias al uso de la fundición de aluminio, los modelos R07, R17 y R27 son especialmente ligeros e idóneos como accionamientos satélite y para el uso en estructuras de máquinas ligeras. Para llevar a cabo tareas de extrema precisión, los reductores de engranajes cilíndricos también están disponibles en una versión con juego reducido.

Serie RX (de una etapa)
Los reductores de una sola etapa RX57 hasta RX107 ofrecen uan solución compacta para instalaciones con velocidades de salida elevadas.
Accionamientos para aerovías de los rangos de pequeñas cargas y grandes cargas





Para el funcionamiento de automotores para aerovías son necesarios motorreductores especiales con acoplamiento integrado. SEW-EURODRIVE ofrece por ello una serie de accionamientos para aerovías. Los accionamientos para aerovías se dividen en dos grupos:



  • Rango de pequeñas cargas: Accionamientos para aerovías según la directiva VDI 3643 (norma C1)
  • Rango de grandes cargas: Accionamientos aerovías que deben soportar cargas elevadas
Estos accionamientos están adaptados de forma óptima a la capacidad y la velocidad de transporte, así como a la carga.



Principales ventajas:



  • Elevada carga radial admisible Capacidad para soportar cargas elevadas
  • Ahorro de energía
  • Precisión de parada reproducible
  • Posibilidad de funcionamiento en el convertidor
  • Posibilidad de combinación con muchas opciones del sistema modular SEWEURODRIVE

Rango de pequeñas cargas de la serie HW30 / HS40
Los accionamientos del rango de pequeñas cargas son muy silenciosos y cumplen las normas de la directiva C1 (VDI RL-3643). Funcionan con un acoplamiento conmutable de gran fiabilidad y comportan las siguientes ventajas:
  • Mantenimiento reducido para una gran disponibilidad y productividad
  • Funcionamiento suave para un servicio sin vibraciones
  • Silenciosos para su aplicación en áreas con puestos de trabajo manual
  • Diseño compacto para ahorrar espacio



Datos técnicos
Modelo
Par máximo [Nm]
Carga admisible por rueda [N]
Aplicación de la carga x [mm]
Velocidad con una rueda portadora Ø 125 mm [m/min]
Transmisión
Eje d × l [mm]
HW30
70
5600
13
7.3 ... 67
8.2 ... 75
20 × 35
25 × 35
HS40
130
6500
13
2.7 ... 75
7.28 ... 201
20 × 35
25 × 35



Rango de grandes cargas de la serie HS / HK
Precisamente en el rango de grandes cargas existe una clara tendencia a que las cargas admisibles sean cada vez más elevadas. SEW-EURODRIVE se ha basado en el mayor rendimiento de los reductores de piñón cónico frente al de los reductores de tornillo sin fin para ampliar la serie de productos HK. Actualmente los accionamientos para aerovías con reductor de piñón cónico (serie HK) son adecuados para soportar cargas por rueda de hasta 40000 N. El consumo de energía reducido se nota especialmente en la combinación con el sistema de transferencia de energía sin contacto MOVITRANS®, que garantiza un funcionamiento aún más rentable.



Datos técnicos
Modelo
Par máximo [Nm]
Carga admisible por rueda [N]
Aplicación de la carga x [mm]
Velocidad con rueda portadora [m/min]
Transmisión
Eje d × l [mm]
Ø 200 mm
Ø 250 mm
Ø 300 mm
HS41
185
10000
13
4.4 ... 120
7.28 ... 201
25 × 35
HS50
300
15000
18
28
4.4 ... 120
5.4 ... 151
7.28 ... 201
30 × 60
35 × 70
HS60
600
25000
28
4.0 ... 116
5.1 ... 145
6.1 ... 175
7.56 ... 217.41
45 × 90
HK30
200
10000
13
8.3 ... 68
13.1 ... 106.38
25 × 35
HK40
400
18500
18
28
6.7 ... 72
8.3 ... 90
12.2 ... 131.87
30 × 60
35 × 70
HK50
600
25000
28
6.1 ... 66
7.6 ... 83
9.1 ... 100
13.25 ... 145.14
45 × 90
HK60
820
40000
32
6.1 ... 66
7.6 ... 83
9.1 ... 100
13.22 ... 144.79
55 × 110




Reductores Tandem Serie X
Serie de reductores resistente y universal que se adapta de forma óptima a cada circunstancia mediante etapas de par precisas. La sistemática modular completa sienta nuevas bases en lo que respecta a la disponibilidad y ofrece muy amplias posibilidades de aplicación p. ej. en instalaciones de transporte, molinos de bolas y agitadores. Los reductores de aplicación, como p. ej. de elevadores de cangilones, redondean el programa.



Principales ventajas



  • Carcasa del reductor muy resistente
  • Ahorro de costes y de peso gracias a una elevada densidad de potencia y a tamaños escalonados.
  • Sistemas de refrigeración efectivos
  • Posibilidad de representar versiones a izquierda y derecha gracias a una ejecución del reductor única
  • Flexibilidad en las posibilidades de montaje
  • Herramientas de planificación eficientes, incluida generación de dimensiones en 2D y 3D
  • Breves plazos de entrega para versiones estándar y repuestos
  • Asistencia a nivel mundial




Serie MC
Los reductores industriales de la serie MC son reductores de engranajes cilíndricos y reductores de par cónico muy compactos. La serie MC cubre con 7 tamaños diferentes el rango de pares desde 6 hasta 48 kNm. Esta construcción en ejes paralelos le ofrece grandes libertades en la concepción de la instalación y requiere sorprendentemente poco espacio. Campos de aplicación para reductores MC: p. ej. técnica de transporte, transporte de cargas pesadas, mezclado, accionamientos de traslación de grúas, trituradores. Hay una versión con distancia entre rodamientos aumentada y eje de salida reforzado basada en esta serie.





Serie ML
Los reductores de engranajes cilíndricos y los reductores de par cónico pertenecientes a la serie ML son la plataforma ideal para las aplicaciones individuales, orientadas al cliente y con una variedad de posibilidades de conexión de los diferentes módulos. Con ello, estos reductores son difíciles de superar en cuanto a flexibilidad y variabilidad. Está disponible una variedad de módulos tanto en el lado de entrada como el de salida. La serie ML cubre con 5 tamaños diferentes el rango de pares desde 180 hasta 680 kNm. Campos de aplicación para reductores ML: minería, construcción de grúas…




Serie P
Hasta hace bien poco era casi imposible encargar motorreductores planetarios de este rango de potencia a partir de un catálogo. Nuestra serie P se ha aproximado de forma decisiva a este ideal. Los reductores han sido construidos de tal forma que el motorreductor está conectado directamente antes del reductor planetario. Se prescinde de acoplamientos caros en espacio y costes, bridas intermedias y campanas adaptadoras. La serie P cubre con 9 tamaños diferentes el rango de pares desde 24 hasta 359 kNm. sectores de aplicación de los motorreductores P En todos los casos en los que se deben mover pesos grandes a baja velocidad.




serie P.MC..
Esta serie se caracteriza por el rodamiento de lubricación permanente y libre de mantenimiento, combinado con la elevada densidad de potencia de las etapas finales planetarias. Se aplica mayoritariamente para índices de reducción elevados y velocidades de salida bajas. Las opciones de equipamiento típicas para estas aplicaciones, como sistemas de estanqueidad y variantes de lubricación especiales, brazos de par y balancines completan el programa que se emplea especialmente en transportadores de paletas, cargadores de ruedas de paletas y accionamientos de pescantes de grúas.
